Cara kerja multiplexing dalam sistem transmisi fiber optik merupakan kunci untuk mencapai kapasitas transmisi data yang tinggi dan efisien. Bayangkan sebuah jalan raya yang hanya bisa dilalui satu mobil saja, tentu akan sangat lambat dan tidak efisien. Multiplexing, layaknya sistem manajemen lalu lintas yang canggih, memungkinkan banyak sinyal data “mobil” untuk berjalan bersamaan di satu jalur serat optik “jalan raya” tersebut.
Teknik ini memanfaatkan berbagai metode, seperti membagi waktu (TDM), panjang gelombang (WDM), atau bahkan kode unik (CDM), untuk mengirimkan banyak data secara simultan tanpa saling mengganggu.
Sistem ini memungkinkan transmisi data dalam jumlah besar melalui satu kabel fiber optik, sehingga sangat efisien dan hemat biaya. Artikel ini akan membahas lebih detail tentang tiga teknik multiplexing utama – TDM, WDM, dan CDM – serta komponen dan aplikasi praktisnya dalam berbagai sistem komunikasi modern.
Hai semuanya! Kita akan bahas tentang multiplexing, teknik canggih yang memungkinkan banyak sinyal dikirimkan secara bersamaan melalui satu serat optik. Ini penting banget karena efisiensi dan kapasitasnya yang tinggi dalam sistem komunikasi modern.
1. Pendahuluan Multiplexing dalam Sistem Transmisi Fiber Optik: Cara Kerja Multiplexing Dalam Sistem Transmisi Fiber Optik
Multiplexing, secara sederhana, adalah teknik penggabungan beberapa sinyal informasi ke dalam satu saluran transmisi. Dalam sistem fiber optik, ini sangat krusial karena memungkinkan pemanfaatan kapasitas serat optik secara maksimal. Ada beberapa jenis multiplexing yang umum digunakan, antara lain:
- TDM (Time Division Multiplexing): Membagi waktu transmisi menjadi slot-slot waktu.
- WDM (Wavelength Division Multiplexing): Memanfaatkan berbagai panjang gelombang cahaya.
- CDM (Code Division Multiplexing): Menggunakan kode unik untuk membedakan sinyal.
Secara umum, multiplexing dalam fiber optik bekerja dengan menggabungkan beberapa sinyal menjadi satu sebelum dikirimkan melalui serat optik, lalu memisahkannya kembali di sisi penerima.
2. Time Division Multiplexing (TDM)
TDM bekerja dengan membagi waktu transmisi menjadi slot-slot waktu yang kecil. Setiap slot waktu dialokasikan untuk satu sinyal. Sinkronisasi sangat penting agar setiap sinyal dapat diakses pada slot waktunya masing-masing. Keunggulan TDM adalah implementasinya yang relatif sederhana. Namun, TDM kurang efisien jika ada slot waktu yang kosong karena tidak terpakai.
Contoh penerapan TDM: Sistem komunikasi digital kecepatan rendah.
3. Wavelength Division Multiplexing (WDM)

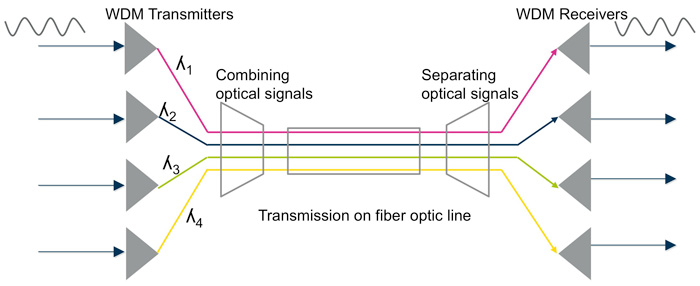

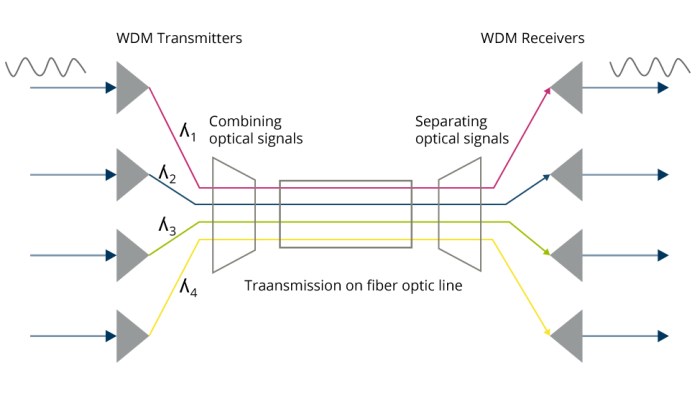

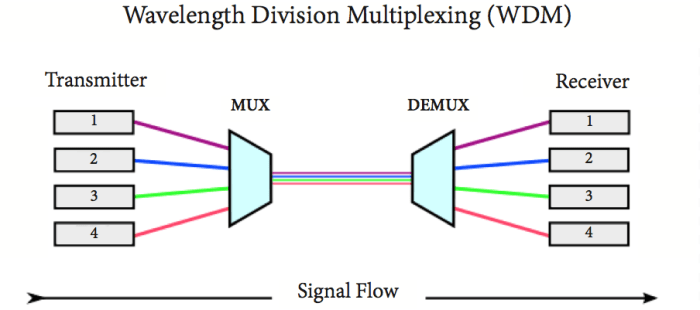

WDM memanfaatkan berbagai panjang gelombang cahaya untuk mengirimkan beberapa sinyal secara bersamaan melalui satu serat optik. Multiplexer menggabungkan sinyal-sinyal dengan panjang gelombang berbeda, sedangkan demultiplexer memisahkannya kembali di sisi penerima. Ada dua jenis WDM, yaitu CWDM (Coarse Wavelength Division Multiplexing) dan DWDM (Dense Wavelength Division Multiplexing), yang membedakannya dari segi jumlah saluran dan jarak antar panjang gelombang.
Keunggulan WDM adalah kapasitasnya yang sangat besar. Namun, perangkat WDM cenderung lebih kompleks dan mahal.
Contoh penerapan WDM: Sistem komunikasi jarak jauh berkecepatan tinggi seperti jaringan backbone internet.
4. Code Division Multiplexing (CDM)
CDM menggunakan kode unik untuk membedakan sinyal yang dikirimkan secara bersamaan. Teknik penyebaran spektrum digunakan untuk menyebarkan sinyal ke seluruh spektrum frekuensi. Keunggulan CDM adalah resistensinya terhadap interferensi dan kemampuannya untuk beroperasi di lingkungan yang bising. Namun, CDM membutuhkan bandwidth yang lebih lebar dan kompleksitas yang lebih tinggi dibandingkan TDM dan WDM.
Contoh penerapan CDM: Sistem komunikasi militer dan jaringan nirkabel.
5. Perbandingan TDM, WDM, dan CDM
Berikut perbandingan singkat:
| Karakteristik | TDM | WDM | CDM |
|---|---|---|---|
| Kapasitas | Sedang | Sangat Tinggi | Sedang |
| Efisiensi | Rendah jika ada slot kosong | Tinggi | Sedang |
| Kompleksitas | Rendah | Tinggi | Tinggi |
| Biaya | Rendah | Tinggi | Sedang – Tinggi |
Skala penerapan bergantung pada kebutuhan kapasitas dan kompleksitas sistem. WDM umumnya digunakan untuk aplikasi berskala besar, sementara TDM lebih cocok untuk aplikasi berskala kecil hingga menengah. CDM biasanya digunakan dalam aplikasi khusus yang membutuhkan ketahanan terhadap interferensi.
6. Komponen Utama dalam Sistem Multiplexing Fiber Optik
Sistem multiplexing fiber optik terdiri dari beberapa komponen utama, antara lain:
- Transmitter dan Receiver Optik: Mengubah sinyal listrik menjadi optik dan sebaliknya.
- Multiplexer dan Demultiplexer: Menggabungkan dan memisahkan sinyal-sinyal.
- Optical Amplifiers: Memperkuat sinyal optik selama transmisi.
- Komponen Pendukung: Konektor, kabel fiber optik, dan lain-lain.
7. Aplikasi Multiplexing dalam Sistem Fiber Optik
Multiplexing memiliki banyak aplikasi, antara lain:
- Telekomunikasi: Internet, telepon.
- Jaringan Area Luas (WAN): Menghubungkan jaringan komputer dalam area geografis yang luas.
- Jaringan Area Lokal (LAN): Menghubungkan komputer dalam satu lokasi.
- Sistem Sensor Jarak Jauh: Mengirim data dari sensor yang ditempatkan jauh dari pusat pengontrol.
- Aplikasi Lainnya: Sistem penyiaran televisi kabel, dan lain-lain.
8. Kesimpulan
Multiplexing merupakan teknologi kunci dalam sistem transmisi fiber optik modern, yang memungkinkan pengiriman data dengan kapasitas dan efisiensi yang tinggi. WDM saat ini mendominasi pasar karena kemampuannya dalam mendukung kecepatan data yang sangat tinggi. Ke depannya, kita dapat mengharapkan perkembangan teknologi multiplexing yang lebih canggih, seperti peningkatan kapasitas WDM dan pengembangan teknik multiplexing baru yang lebih efisien dan handal.
Multiplexing telah merevolusi sistem transmisi fiber optik, memungkinkan kapasitas data yang jauh lebih besar dan efisiensi biaya yang signifikan. Dengan pemahaman yang mendalam tentang berbagai teknik multiplexing seperti TDM, WDM, dan CDM, industri telekomunikasi dan jaringan data terus berkembang pesat. Perkembangan teknologi multiplexing di masa depan, seperti peningkatan kapasitas WDM dan integrasi teknologi baru, menjanjikan kecepatan dan efisiensi yang bahkan lebih tinggi lagi dalam transmisi data melalui fiber optik.
FAQ Terpadu
Apa perbedaan utama antara TDM dan WDM?
TDM membagi waktu transmisi, sedangkan WDM membagi panjang gelombang cahaya.
Apakah multiplexing meningkatkan keamanan data?
Multiplexing sendiri tidak secara langsung meningkatkan keamanan, namun integrasinya dengan teknik enkripsi dapat meningkatkan keamanan data yang ditransmisikan.
Bagaimana multiplexing mengatasi masalah atenuasi sinyal pada fiber optik?
Penggunaan optical amplifier membantu mengatasi atenuasi sinyal, terutama dalam sistem WDM jarak jauh.
Apakah CDM lebih efisien daripada TDM dan WDM dalam semua kasus?
Tidak, efisiensi CDM bergantung pada faktor-faktor seperti jumlah pengguna dan kompleksitas kode. WDM umumnya lebih efisien untuk aplikasi berkapasitas tinggi.
